高圧ミストパーゴラ DSF-16HA

ミストでやさしく快適な清涼空間を演出して真夏の日陰をさらに涼しくします。
高品質の高圧ミストシステムを組み込んだ暑熱対策用のパーゴラです。

日陰との併用で
体感温度を低減
高圧ミストは「シェードルーバーの日陰」と組み合わせることで体感温度を2~3℃程度低減できる効果があります(p.56~p.57参照)。「シェードルーバー」の日陰とミストの冷却効果とで、利用する人の快適性を高めることができます。
※ご利用条件により異なります。
高圧ミストで広がる
清涼感
ミストシステムは噴霧時の排熱が少なく都市環境に優しい冷却システムです。気化熱による体感温度の低減効果と共に、視覚や聴覚による効果も重なって清涼感を演出できます。また、ミストの周囲は人が集まりやすくなるので、公園が賑やかになり活気付きます。
高品質ミストシステム
ノズルは高精度で耐摩耗性に優れた高純度アルミナセラミックを噴口に採用していす。6MPa の高圧ポンプはミスト粒子を衣服が濡れないぐらいに微細化します。制御部は湿度と温度の設定範囲内で自動運転し、運転開始時間や終了時間も任意で設定できます。

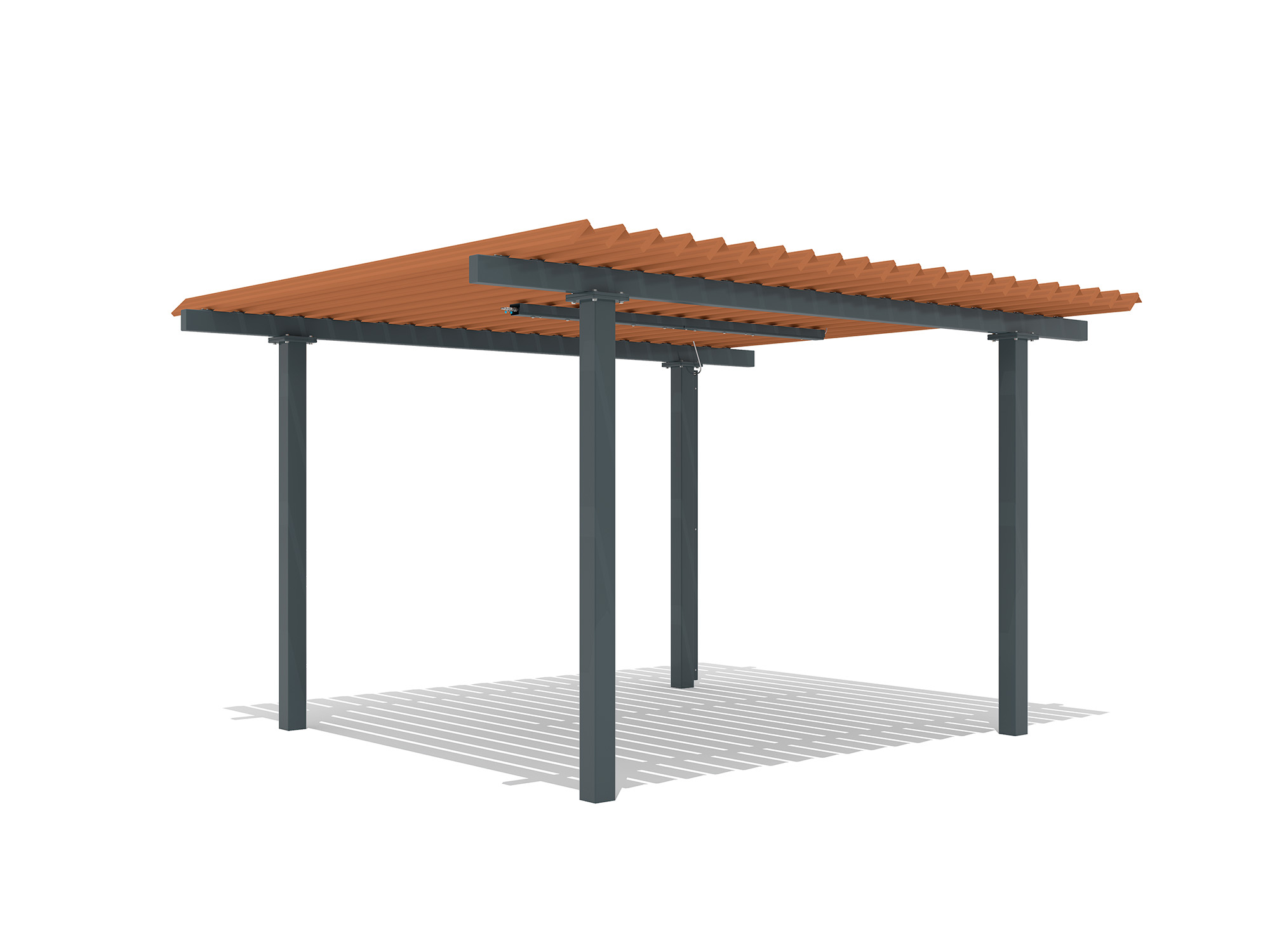

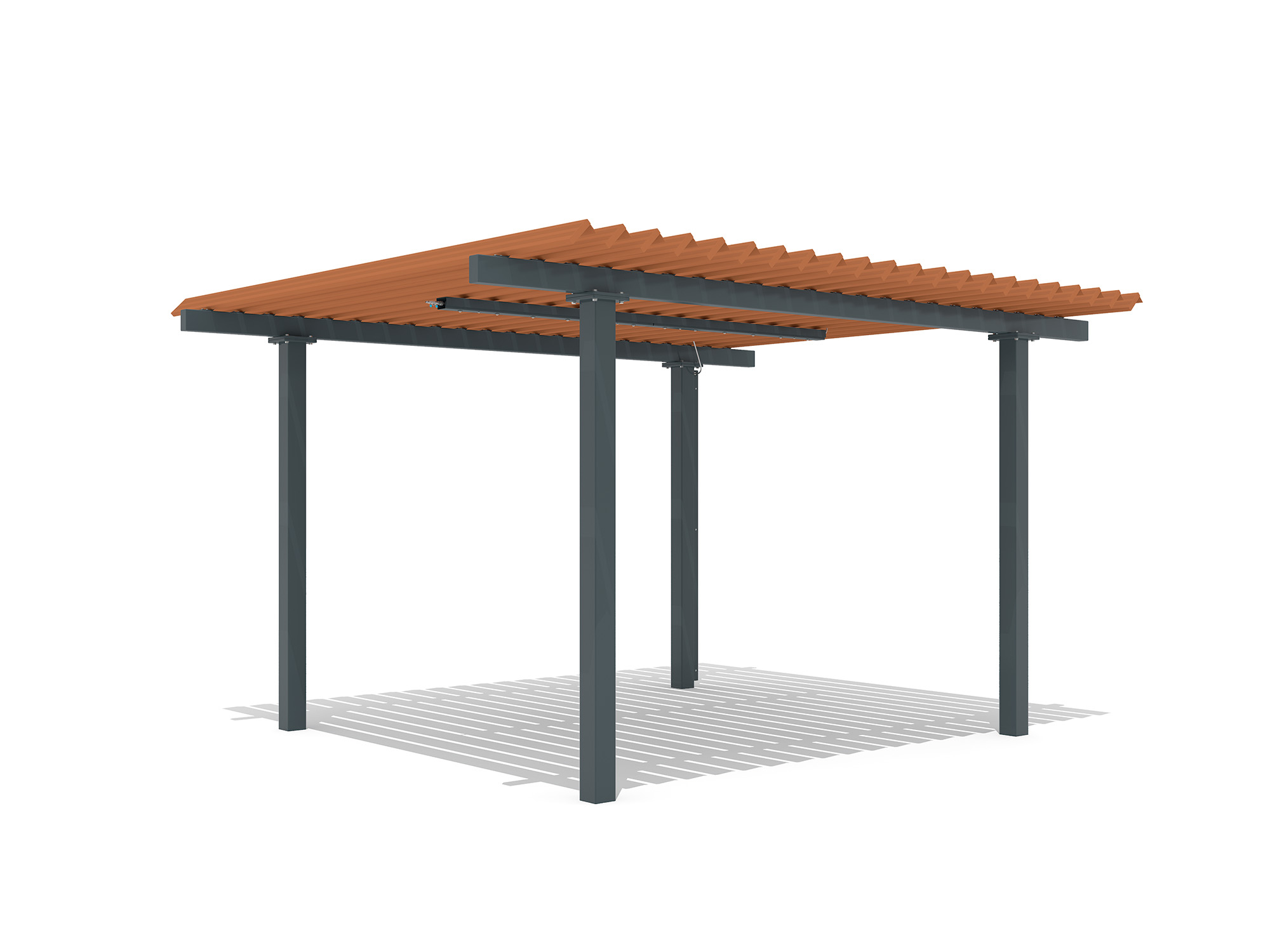

高圧ミストパーゴラ DSF-16HA

日陰とミストで屋外の涼空間を演出

寸法 W4600×D4000×H2530(桁高)
ルーバー アルミ押出形材
アルマイト処理、合成樹脂焼付塗装仕上
梁・桁・柱 鋼材
溶融亜鉛メッキ下地、合成樹脂塗装又はポリ粉体塗装仕上
噴霧ユニット ステンレス配管(ノズル12ヶ所)、ステンレスコート
ポンプ 6Mpa(AC100V、400W)
制御部 週間タイマー、温湿度センサー制御
耐圧ホース テフロンチューブ(高圧対応品)
格納庫 鋼材/塗装仕上
積雪対応 0.8m以下
重量 560kg(本体)
110kg(設備)
価格 ¥2,500,000+消費税
(パーゴラ本体)
設備 ¥3,700,000+消費税
(噴霧ユニット・ポンプ・制御部・耐圧ホース・格納庫)

※運賃・据付費・基礎工事費等は別途

※運賃・ミストシステム設置費・基礎工事費・一次側設備費等は別途

※多雪区域については弊社営業担当にお問い合わせください。

※設計風圧力は基準風速34m/s、粗度区分Ⅲを基に算出しています。

※ミスト粒子は非常に細かいため、風に流されやすい性質があります。

※高精度のミストシステムを採用しているため、別途保守点検の年間契約を推奨いたします。

※ミストシステムは(株)いけうちの涼霧システム®を採用しています。

専用のアルミ押出形材
ルーバーにはスマートな外観と安定した品質と高耐久性を保持したアルミ押出形材を使用しています。
溶融亜鉛メッキ
下地の鋼材
休養施設の鋼材に溶融亜鉛メッキを施して耐久性を格段に高め、製品の長寿命化につなげています。
