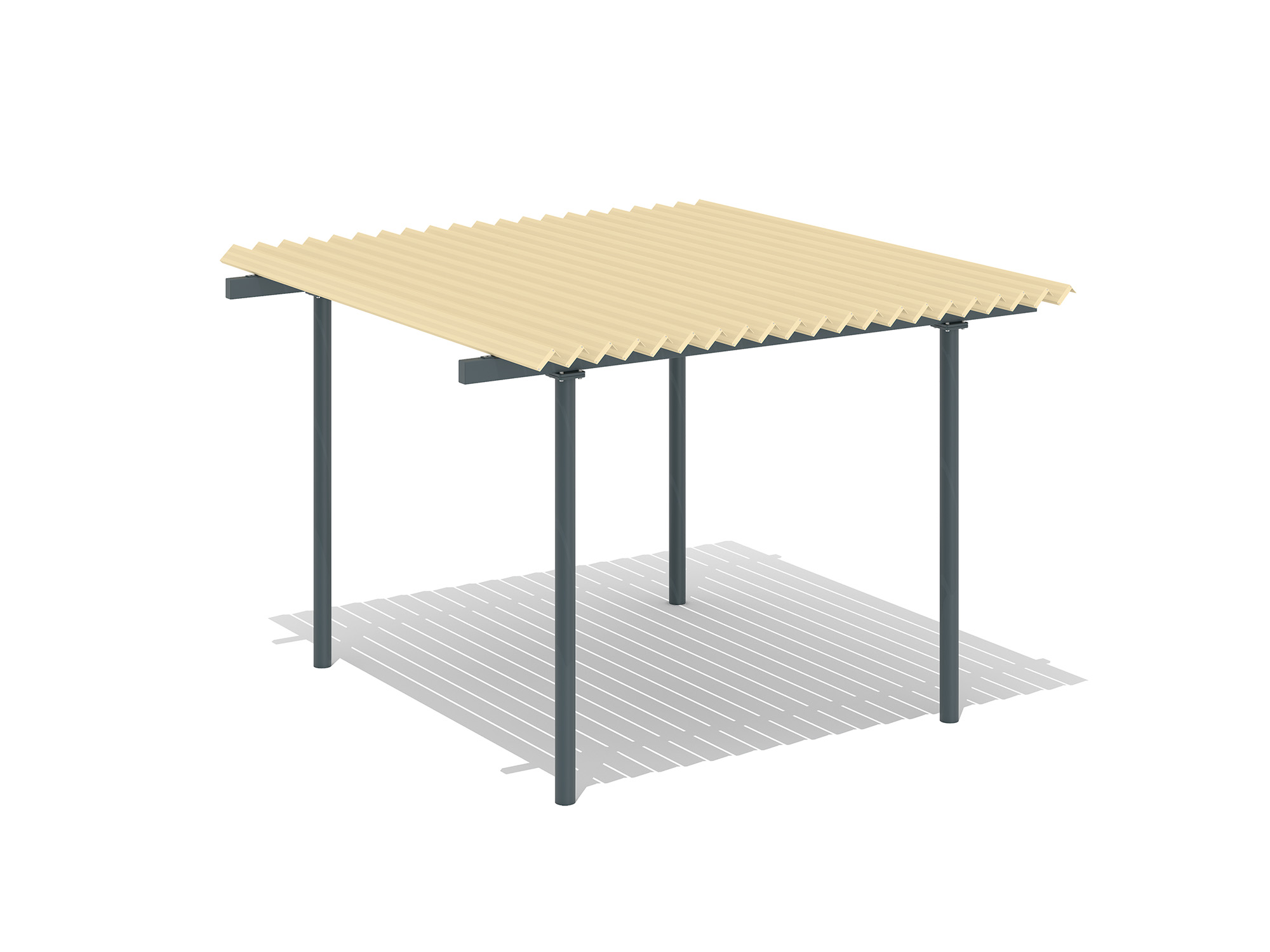

シェードルーバーパーゴラ(遮熱タイプ) DSF-12AA

JWW DWGDXFPDFカタログページ

寸法 W4000×D4000×H2530(桁高)
ルーバー アルミ押出形材
アルマイト処理
合成樹脂焼付塗装仕上
桁・柱 鋼材
溶融亜鉛メッキ下地
合成樹脂塗装又はポリ粉体塗装仕上
積雪対応 0.8m以下
重量 475kg
価格 ¥2,200,000+消費税

※運賃・組立費・据付費・基礎工事費等は別途

※多雪区域については弊社営業担当にお問い合わせください。

※設計風圧力は基準風速34m/s、粗度区分Ⅲを基に算出しています。

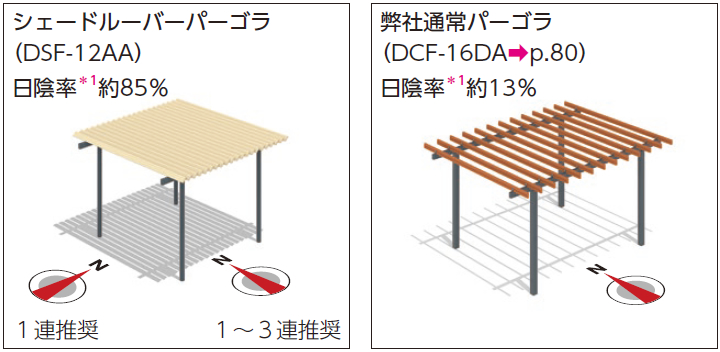

南中時における日陰の比較

※1連(DSF-12AA)は正面を南向き、または東向きに設置すると効果的に日陰ができます。また、日中の日陰の移動による下部空間への日陰全体のかかり具合は、南向き設置、東向き設置ともほぼ同じです。
※連棟(DSF-22AA/32AA)は正面を南向きにして本体が東西方向に長くなるように設置することで、下部空間への日陰全体のかかり具合を長く維持できます。

*1:図中の日陰率は正面を南向きに設置した際の値です。また、日陰率は時間により変動します。

Series

DSF-12AADSF-12AA
DSF-22AADSF-22AA
DSF-32AADSF-32AA
